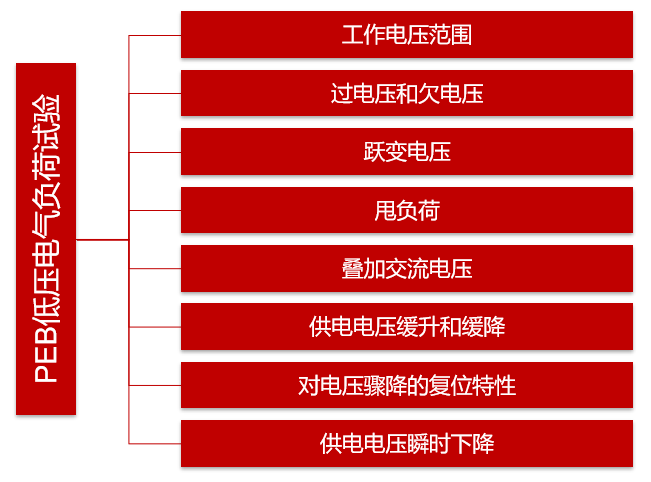

电机控制器低压电气负荷试验

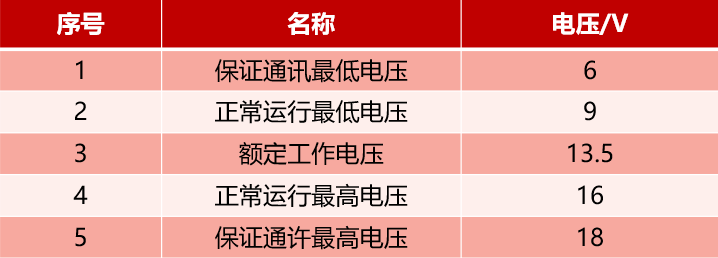

01 工作电压范围通常情况下，PEB低压供电电压分为额定工作电压、保证通讯最低电压、保证正常工作最低电压、保证正常工作最高电压、保证通讯最高电压。下表为某一产品几种电压要求：

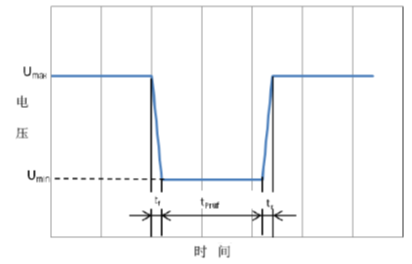

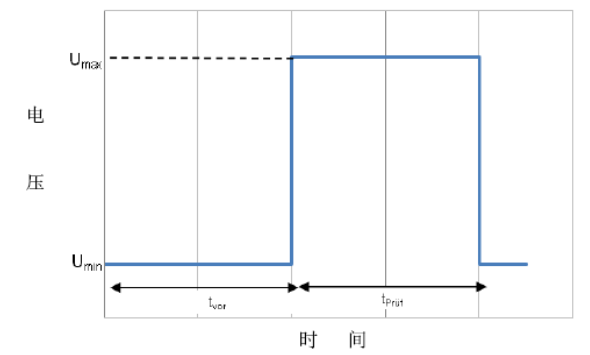

03 跃变电压模拟汽车外部启动。从营运汽车和其提高的底板线束电压中产生最大试验电压。试验方式如下图，其中，Umax=26V, Umin=13.5V，tvor=tpruf=60s。循环次数10次。

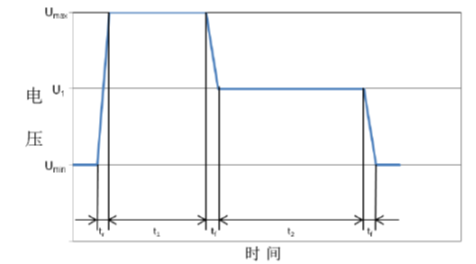

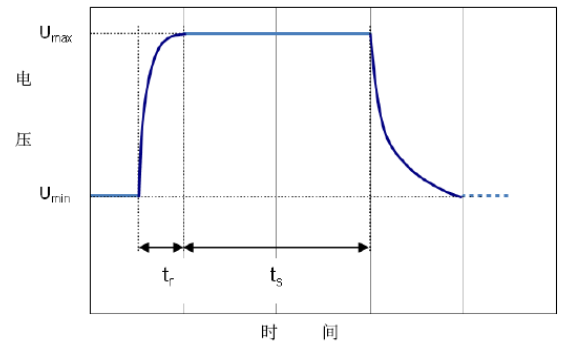

04 甩负荷由于电气负荷卸载，在与降低浮充能力的蓄电池连接情况下，由于发电机性能而导致一种高能的浪涌脉冲。试验方式如下图，其中，Umax=27V,Umin=13.5V，tr=10ms,ts=300ms, Ri≤100mΩ。循环次数10次。

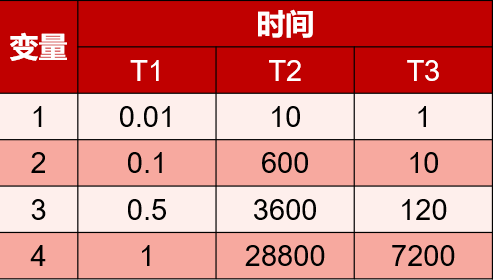

06 供电电压缓升和缓降模拟供电电压缓慢下降和缓慢提升，如汽车蓄电池缓慢放电和缓慢充电的过程。试验方式如下，试验顺序为1~2~3~4。

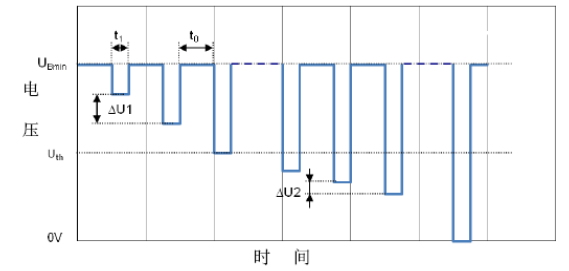

07 对电压骤降的复位特性这项试验是模拟和检测部件在其环境中的复位特性。在工作中出现的一种反复接通/切断在任意时间上的操作顺序，不得导致部件特性不确定。试验方式如下图，其中，Uth=6V ΔU1=0.5V, ΔU2=0.2V, t0≥10s(直到试件再次达到100%工作能力为止),t0≥5s,电压提升/下降时间≤100ms。循环次数1次。
